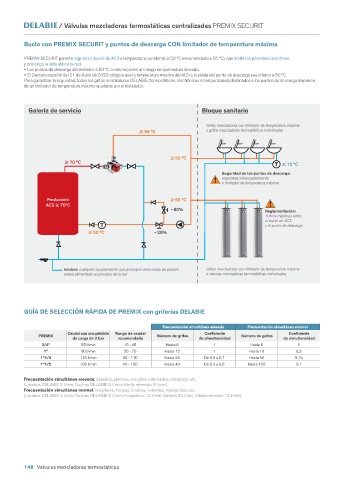

Page 150 - griferia-espacios-publicos

/ Válvulas mezcladoras termostáticas centralizadas PREMIX SECURIT

Bucle con PREMIX SECURIT y puntos de descarga CON limitador de temperatura máxima

PREMIX SECURIT permite regular un bucle de ACS a temperatura constante ≥ 50 °C (recomendada a 55 °C), que limita las pérdidas caloríficas
y prolonga la vida útil de la red.
• Los puntos de descarga alimentados a 50 ºC o más suponen un riesgo de quemadura elevado.
• El Decreto español del 21 de Junio de 2022 obliga a que la temperatura máxima del ACS a la salida del punto de descarga sea inferior a 50 °C.
Para garantizar la seguridad, todos los grifos mezcladores DELABIE (termostáticos, electrónicos o temporizados) destinados a los puntos de descarga disponen
de un limitador de temperatura máximo ajustable por el instalador.

Galería de servicio Bloque sanitario

Grifos mezcladores con limitador de temperatura máxima
≥ 55 °C o grifos mezcladores termostáticos individuales

≥ 55 °C
≥ 70 °C
T ≤ 15 °C
Seguridad de los puntos de descarga:
! seguridad antiescaldamiento
o limitador de temperatura máxima

Producción ≥ 55 °C
ACS ≥ 70ºC !
~80% Reglamentación:
3 litros máximos entre
el bucle de ACS
T y el punto de descarga
≥ 50 °C ~20%

Inodoro: cualquier equipamiento que provoque variaciones de presión Grifos mezcladores con limitador de temperatura máxima
estará alimentado al principio de la red o válvulas mezcladoras termostáticas individuales

GUÍA DE SELECCIÓN RÁPIDA DE PREMIX con griferías DELABIE

Frecuentación simultánea elevada Frecuentación simultánea normal
Caudal con una pérdida Rango de caudal Coeficiente Coeficiente
PREMIX Número de grifos Número de grifos
de carga de 3 bar recomendado de simultaneidad de simultaneidad
3/4" 55 l/min 10 - 45 Hasta 6 1 Hasta 6 1
1" 90 l/min 20 - 70 Hasta 12 1 Hasta 16 0,3
1"1/4 140 l/min 30 - 110 Hasta 25 De 0,5 a 0,7 Hasta 50 0,15
1"1/2 190 l/min 40 - 150 Hasta 40 De 0,4 a 0,6 Hasta 100 0,1

Frecuentación simultánea elevada: estadios, piscinas, escuelas, internados, campings, etc.
(Lavabos DELABIE 3 l/min; Duchas DELABIE 6 l/min; Media retenida: 5 l/min).
Frecuentación simultánea normal: hospitales, hoteles, oficinas, viviendas, residencias, etc.
(Lavabos DELABIE 3 l/min; Duchas DELABIE 6 l/min; Fregaderos 12 l/min; Bañera 20 l/min; Media retenida: 12 l/min).

148 Válvulas mezcladoras termostáticas
