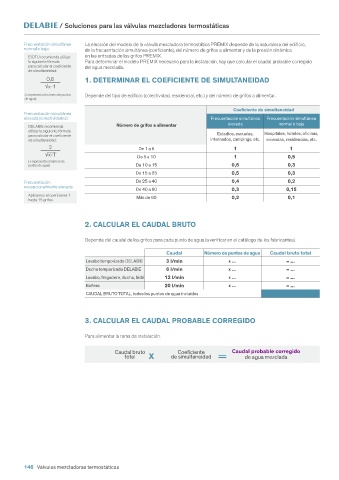

/ Soluciones para las válvulas mezcladoras termostáticas


              Frecuentación simultánea   La elección del modelo de la válvula mezcladora termostática PREMIX depende de la naturaleza del edificio,
              normal o baja:       de la frecuentación simultánea (coeficiente), del número de grifos a alimentar y de la presión dinámica
               El DTU recomienda utilizar  en las entradas de los grifos PREMIX.
               la siguiente fórmula  Para determinar el modelo PREMIX necesario para la instalación, hay que calcular el caudal probable corregido
               para calcular el coeficiente  del agua mezclada.
               de simultaneidad:
                      0,8          1. DETERMINAR EL COEFICIENTE DE SIMULTANEIDAD
                     √x-1
              ( x representa el número de puntos   Depende del tipo de edificio (colectividad, residencial, etc.) y del número de grifos a alimentar.
              de agua)
                                                                                       Coeficiente de simultaneidad
              Frecuentación simultánea
              elevada (colectividades):                                        Frecuentación simultánea   Frecuentación simultánea
                                              Número de grifos a alimentar           elevada           normal o baja
               DELABIE recomienda
               utilizar la siguiente fórmula
               para calcular el coeficiente                                       Estadios, escuelas,   Hospitales, hoteles, oficinas,
               de simultaneidad:                                               internados, campings, etc.  viviendas, residencias, etc.
                      2                               De 1 a 5                         1                   1
                     √x-1
                                                     De 5 a 10                         1                  0,5
               ( x representa el número de
               puntos de agua)                       De 10 a 15                        0,6                0,3
                                                     De 15 a 25                        0,5                0,3
              Frecuentación                          De 25 a 40                        0,4                0,2
              excepcionalmente elevada
                                                     De 40 a 60                        0,3                0,15
               Aplicamos el coeficiente 1             Más de 60                         0,2                0,1
               hasta 15 grifos.



                                   2. CALCULAR EL CAUDAL BRUTO


                                   Depende del caudal de los grifos para cada punto de agua (a verificar en el catálogo de los fabricantes).
                                                                Caudal       Número de puntos de agua  Caudal bruto total
                                   Lavabo temporizado DELABIE   3 l/min              x ...                = ...
                                   Ducha temporizada DELABIE    6 l/min              x ...                = ...
                                   Lavabo, fregadero, ducha, bidé  12 l/min          x ...                = ...
                                   Bañera                      20 l/min              x ...                = ...
                                   CAUDAL BRUTO TOTAL, todos los puntos de agua incluidos




                                   3. CALCULAR EL CAUDAL PROBABLE CORREGIDO


                                   Para alimentar la rama de instalación.

                                              Caudal bruto          Coeficiente         Caudal probable corregido
                                                 total   x       de simultaneidad  =       de agua mezclada






















              146 Válvulas mezcladoras termostáticas
