Técnicas sanitarias /

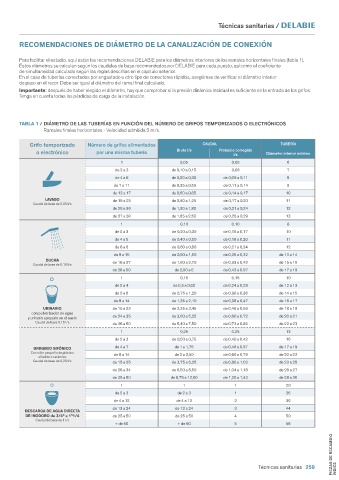

RECOMENDACIONES DE DIÁMETRO DE LA CANALIZACIÓN DE CONEXIÓN

Para facilitar el estudio, aquí están las recomendaciones DELABIE para los diámetros interiores de los ramales horizontales finales (tabla 1).
Estos diámetros se calculan según los caudales de base recomendados por DELABIE para cada puesto, así como el coeficiente
de simultaneidad calculado según las reglas descritas en el capítulo anterior.
En el caso de tuberías conectadas por engastado u otro tipo de conectores rápidos, asegúrese de verificar el diámetro interior
de paso en el racor. Debe ser igual al diámetro del ramal final calculado.
Importante: después de haber elegido el diámetro, hay que comprobar si la presión dinámica residual es suficiente en la entrada de los grifos.
Tenga en cuenta todas las pérdidas de carga de la instalación.

TABLA 1 / DIÁMETRO DE LAS TUBERÍAS EN FUNCIÓN DEL NÚMERO DE GRIFOS TEMPORIZADOS O ELECTRÓNICOS
Ramales finales horizontales - Velocidad admitida 2 m/s.

Grifo temporizado Número de grifos alimentados CAUDAL TUBERÍA
o electrónico por una misma tubería Bruto l/s Probable corregido Diámetro interior mínimo
l/s
1 0,05 0,05 6
de 2 a 3 de 0,10 a 0,15 0,08 7

de 4 a 6 de 0,20 a 0,30 de 0,09 a 0,11 8
de 7 a 11 de 0,35 a 0,55 de 0,11 a 0,14 9
de 12 a 17 de 0,60 a 0,85 de 0,14 a 0,17 10
LAVABO de 18 a 25 de 0,90 a 1,25 de 0,17 a 0,20 11
Caudal de base de 0,05 l/s
de 26 a 36 de 1,30 a 1,80 de 0,21 a 0,24 12
de 37 a 50 de 1,85 a 2,50 de 0,25 a 0,29 13
1 0,10 0,10 8
de 2 a 3 de 0,20 a 0,30 de 0,16 a 0,17 10
de 4 a 5 de 0,40 a 0,50 de 0,18 a 0,20 11
de 6 a 8 de 0,60 a 0,80 de 0,21 a 0,24 12
de 9 a 15 de 0,90 a 1,50 de 0,25 a 0,32 de 13 a 14
DUCHA de 16 a 27 de 1,60 a 2,70 de 0,33 a 0,42 de 15 a 16
Caudal de base de 0,10 l/s
de 28 a 50 de 2,80 a 5 de 0,43 a 0,57 de 17 a 19
1 0,15 0,15 10
de 2 a 4 de 0,3 a 0,60 de 0,24 a 0,28 de 12 a 13
de 5 a 8 de 0,75 a 1,20 de 0,30 a 0,36 de 14 a 15
de 9 a 14 de 1,35 a 2,10 de 0,38 a 0,47 de 16 a 17
URINARIO de 15 a 23 de 2,25 a 3,45 de 0,48 a 0,59 de 18 a 19
con pulverizador de agua
y urinario apoyado en el suelo de 24 a 35 de 3,60 a 5,25 de 0,60 a 0,72 de 20 a 21
Caudal de base 0,15 l/s de 36 a 50 de 5,40 a 7,50 de 0,73 a 0,86 de 22 a 23
1 0,25 0,25 13
de 2 a 3 de 0,50 a 0,75 de 0,40 a 0,42 16
URINARIO SIFÓNICO de 4 a 7 de 1 a 1,75 de 0,46 a 0,57 de 17 a 19
Con sifón pequeño de plástico de 8 a 14 de 2 a 3,50 de 0,60 a 0,78 de 20 a 22
añadido o cerámico
Caudal de base de 0,25 l/s de 15 a 25 de 3,75 a 6,25 de 0,80 a 1,02 de 23 a 25
de 26 a 34 de 6,50 a 8,50 de 1,04 a 1,18 de 26 a 27
de 35 a 50 de 8,75 a 12,50 de 1,20 a 1,43 de 28 a 30
1 1 1 20
de 2 a 3 de 2 a 3 1 25
de 4 a 12 de 4 a 12 2 36
de 13 a 24 de 13 a 24 3 44
DESCARGA DE AGUA DIRECTA
DE INODORO de 3/4" a 1"1/4 de 25 a 50 de 25 a 50 4 50
Caudal de base de 1 l/s
+ de 50 + de 50 5 56
