Técnicas sanitarias /

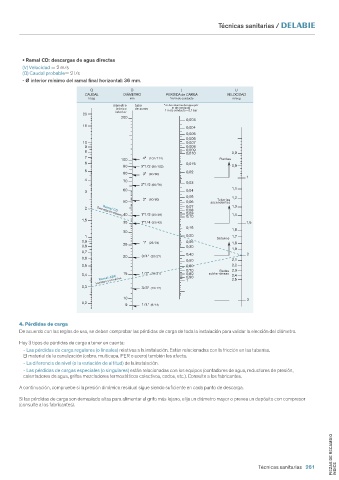

• Ramal CD: descargas de agua directas
(V) Velocidad = 2 m/s
(Q) Caudal probable= 2 l/s
- Ø interior mínimo del ramal final horizontal: 36 mm.
Q D J U
CAUDAL DIÁMETRO PERDIDA de CARGA VELOCIDAD
l/seg mm *m/m de conducto m/seg
diámetro tubo * m de columna de agua por
teórico de acero m de conducto
interior 1 m de conducto ~ 0,1 bar
20
200
0,003
15 0,004
0,005
0,006
10 0,007
9 0,008
8 0,009 0,9
0,010
7 100 4" (102/114) Plantas
6 0,015
90 3"1/2 (90/102) 0,9
5 0,02
80 3" (80/90)
1
4 70
2"1/2 (66/76) 0,03
3 60 0,04 1,1
0,05 1,2
2" (50/60) Tuberías
50 0,06 ascendentes
2 Ramal CD 0,07 1,3
0,08
40 1"1/2 (40/49) 0,09 1,4
Descarga sin cisterna
0,10
1,5
35 1"1/4 (33/42) 1,5
0,15
30 1,6
1 0,20 Sótanos 1,7
0,9 1" (26/34) 0,25 1,8
0,8 25 0,30
1,9
0,7 0,40 2
0,6 20 3/4" (20/27) 2,1
0,50
0,5 0,60 2,2
0,70 Redes 2,3
0,4 Ramal ABC 15 1/2" (15/21) 0,80 subterráneas 2,4
0,90
Lavabos y urinarios 1 2,5
0,3 3/8" (12/17)
10 3
0,2
9 1/4" (8/13)
4. Pérdidas de carga
De acuerdo con las reglas de uso, se deben comprobar las pérdidas de carga de toda la instalación para validar la elección del diámetro.
Hay 3 tipos de pérdidas de carga a tener en cuenta:
- Las pérdidas de carga regulares (o lineales) relativas a la instalación. Están relacionadas con la fricción en las tuberías.
El material de la canalización (cobre, multicapa, PER o acero) también les afecta.
- La diferencia de nivel (o la variación de altitud) de la instalación.
- Las pérdidas de cargas especiales (o singulares) están relacionadas con los equipos (contadores de agua, reductores de presión,
calentadores de agua, grifos mezcladores termostáticos colectivos, codos, etc.). Consulte a los fabricantes.

A continuación, compruebe si la presión dinámica residual sigue siendo suficiente en cada punto de descarga.

Si las pérdidas de carga son demasiado altas para alimentar el grifo más lejano, elija un diámetro mayor o prevea un depósito con compresor
(consulte a los fabricantes).
